Динамическая многоцветная светодиодная подсветка лестницы

Многоцветная светодиодная подсветка лестницы в частном доме в коттеджем поселке "Белый Берег"

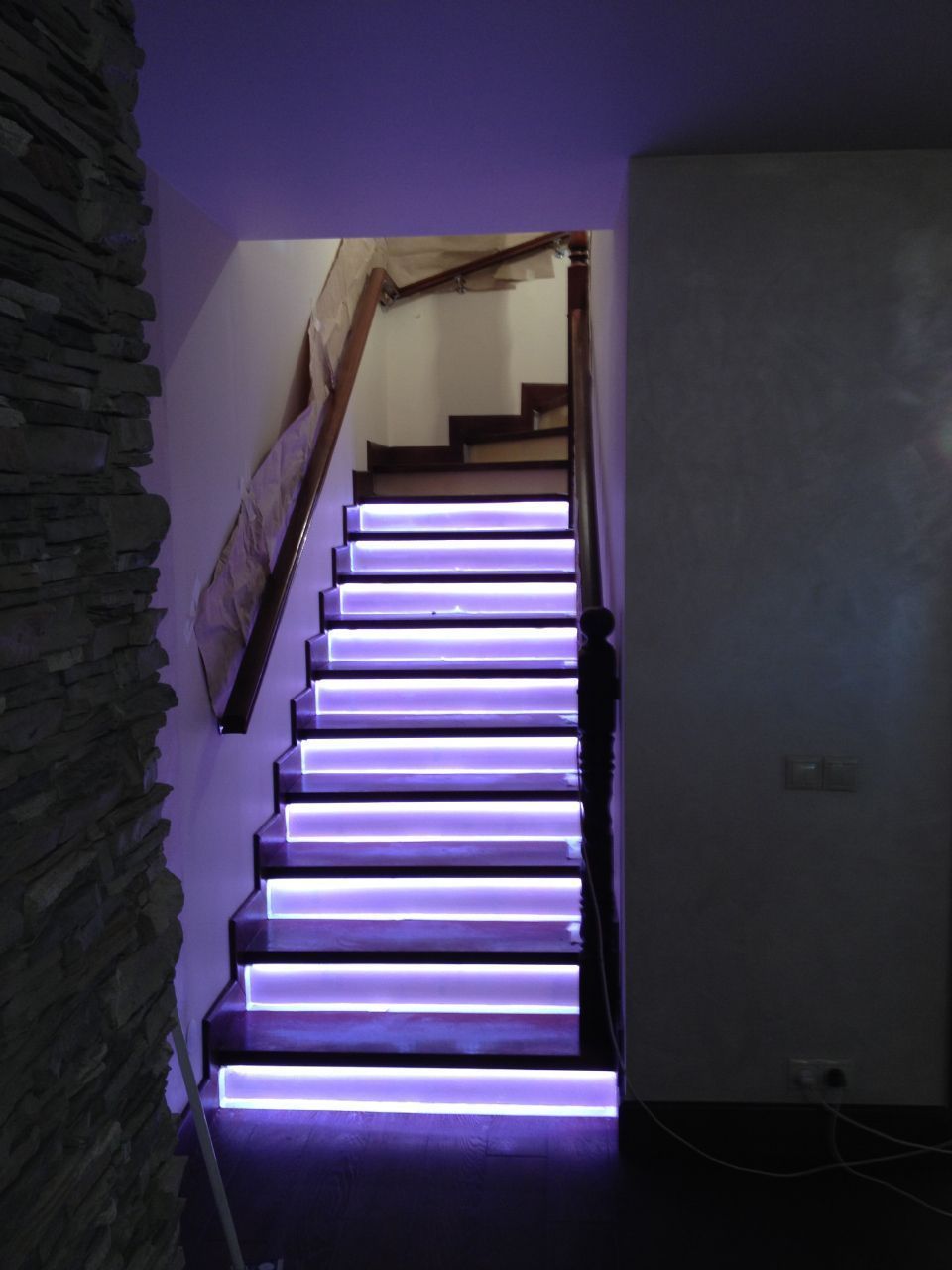

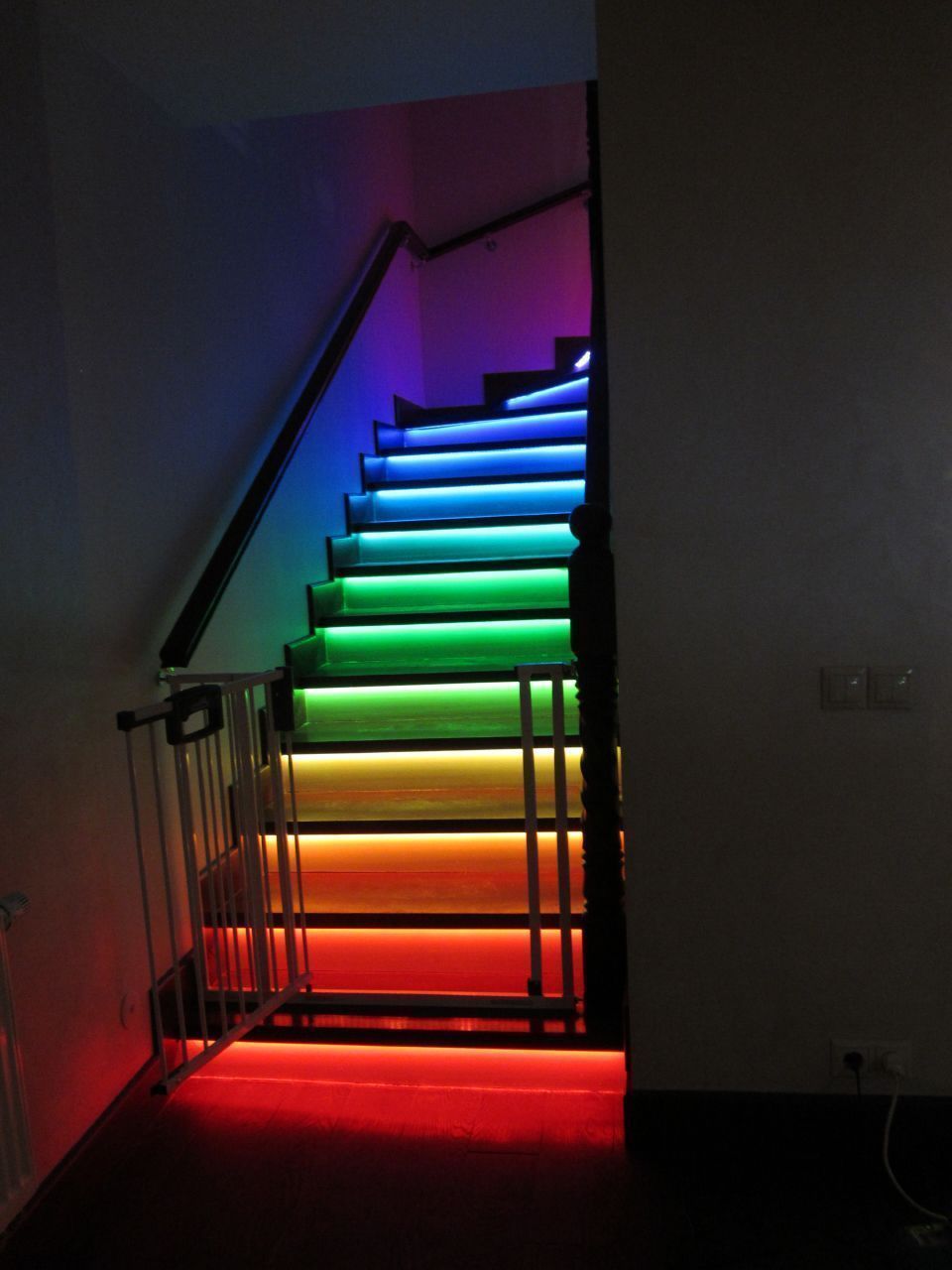

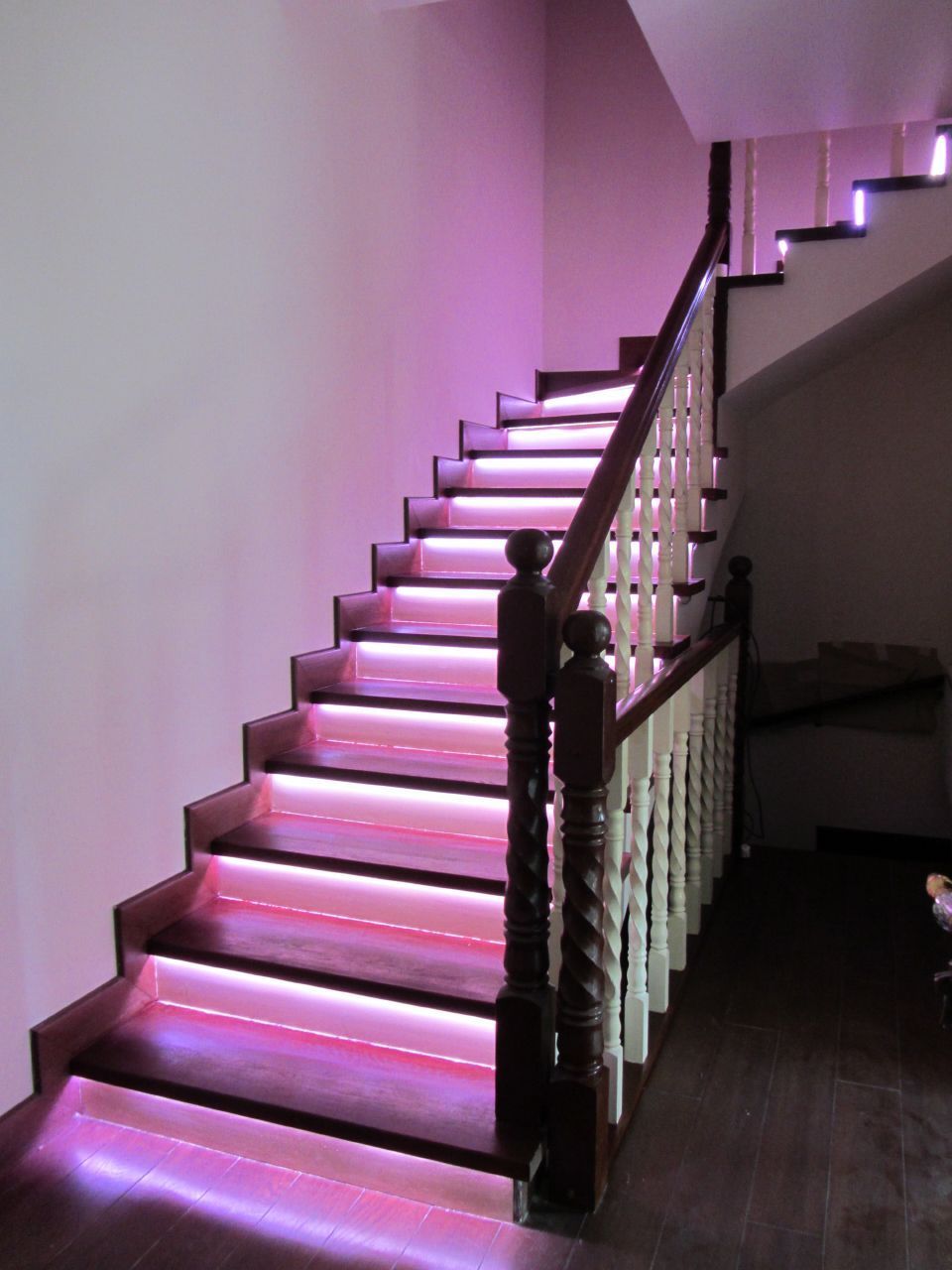

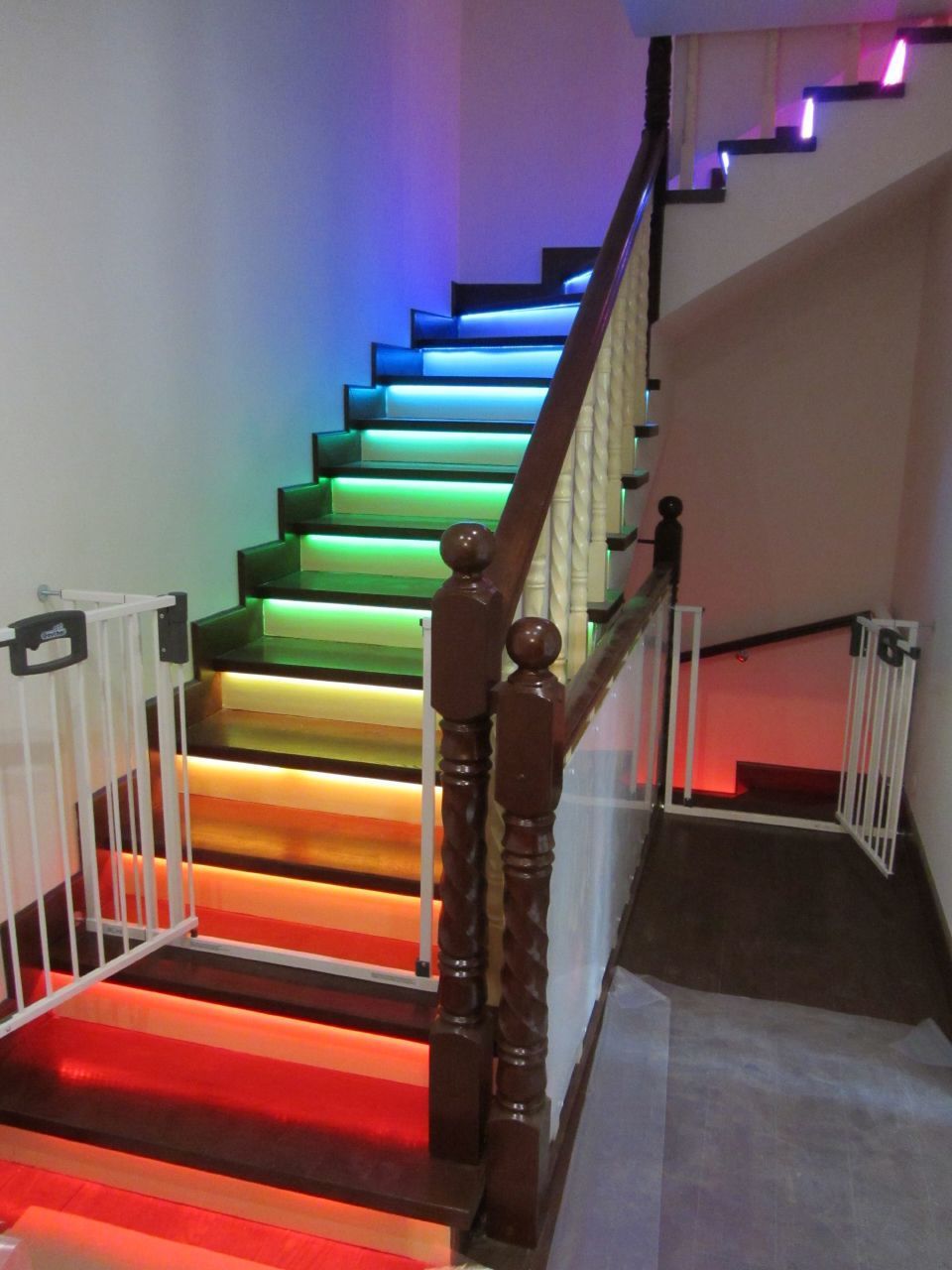

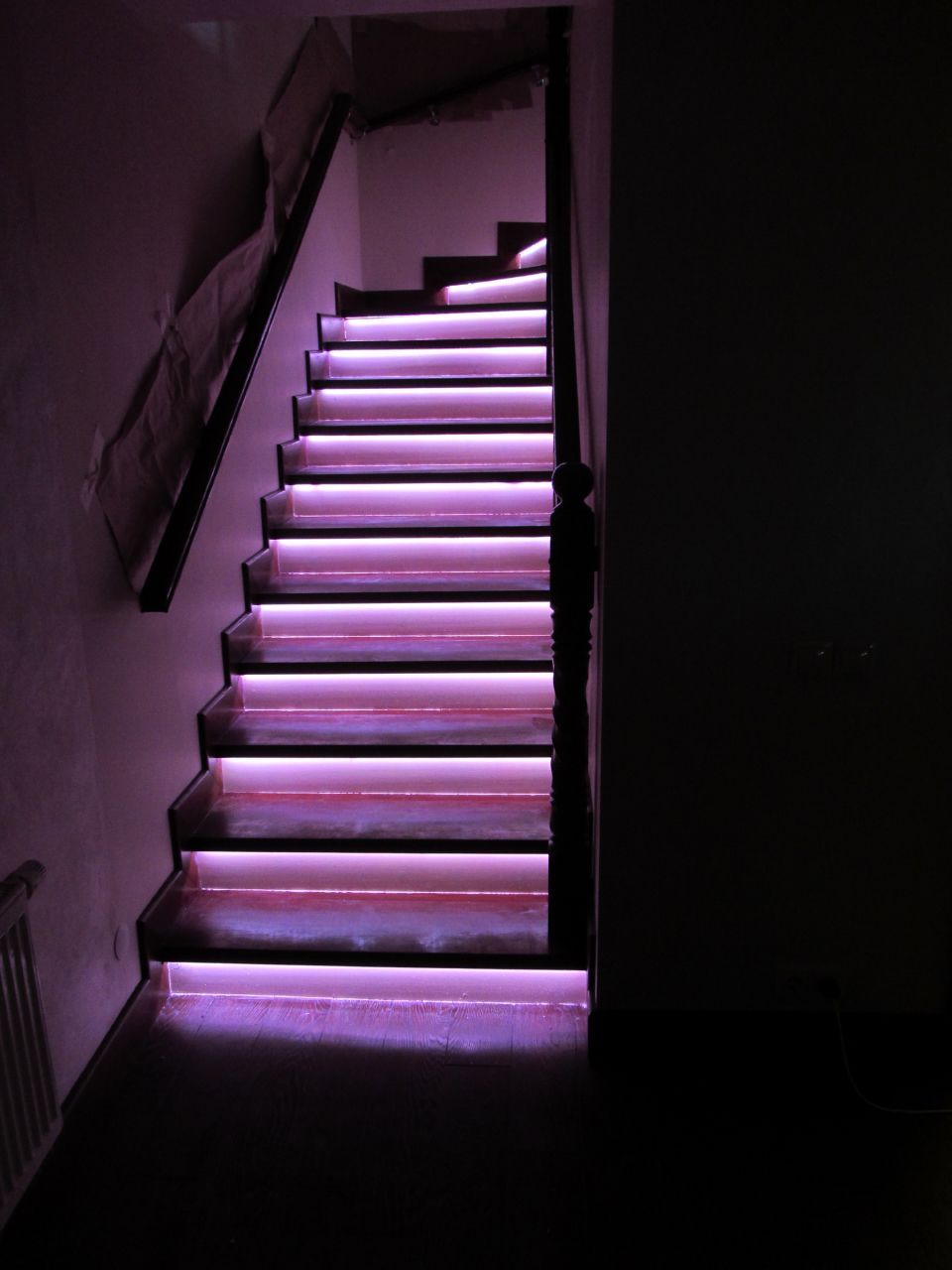

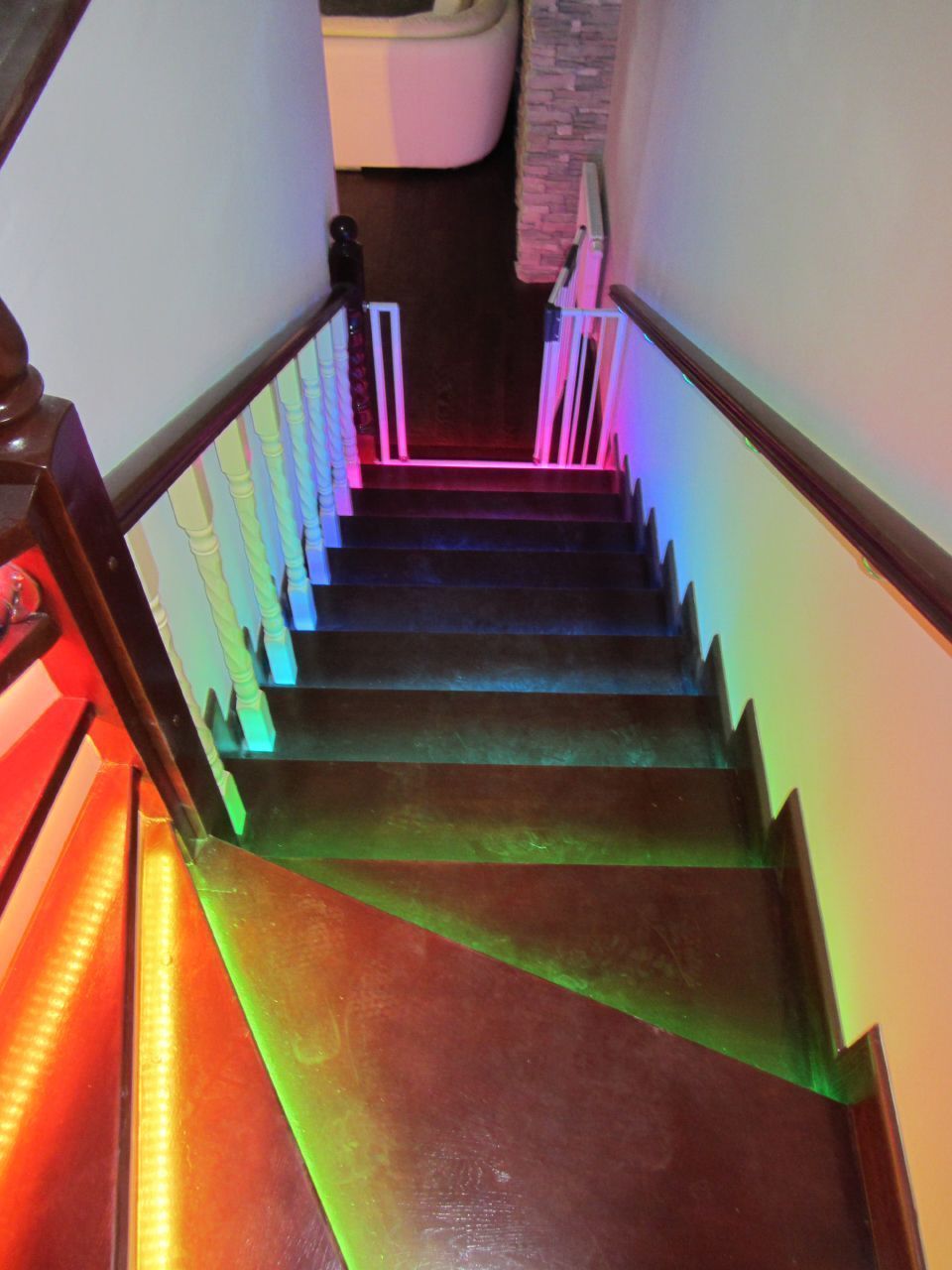

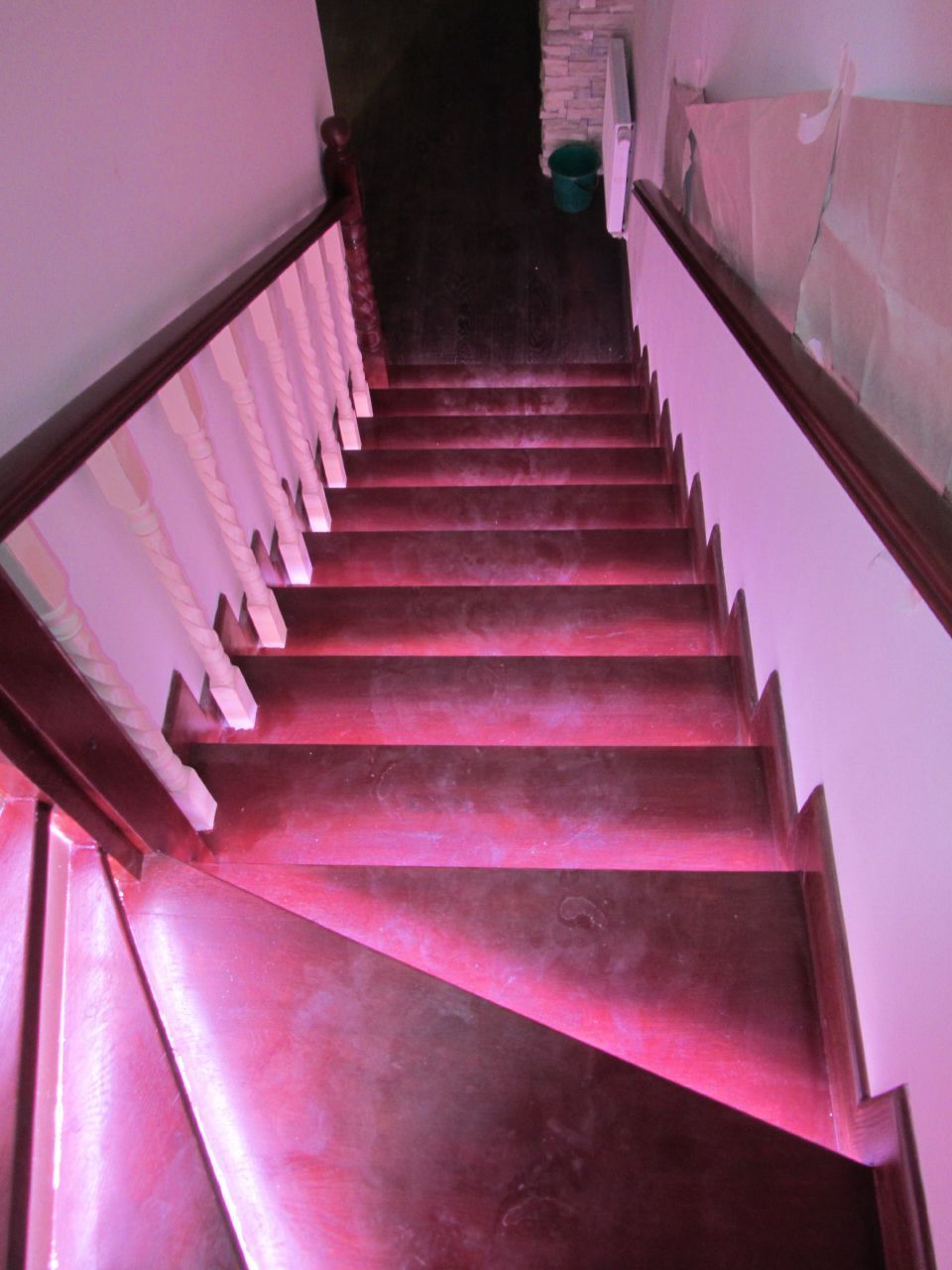

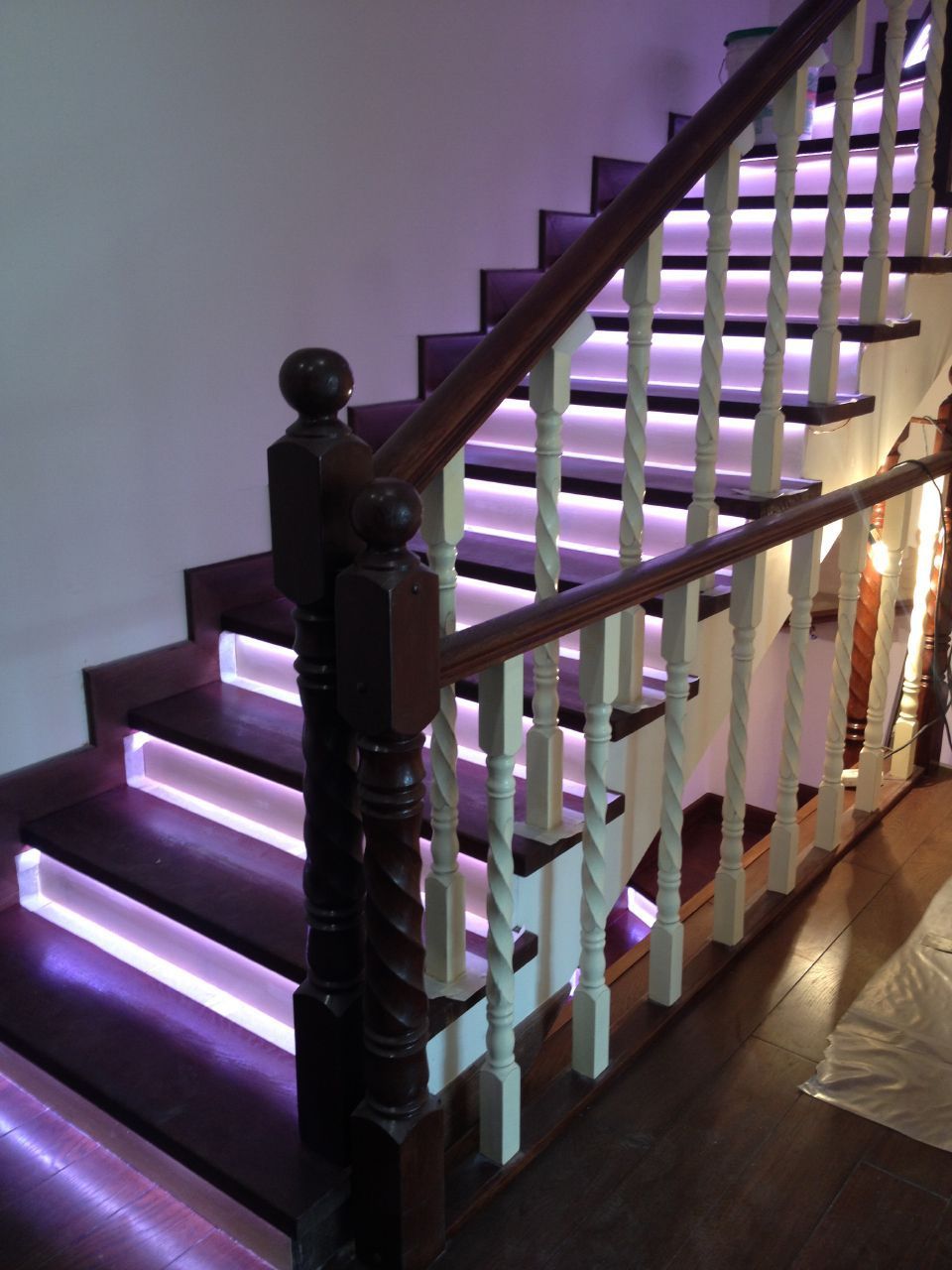

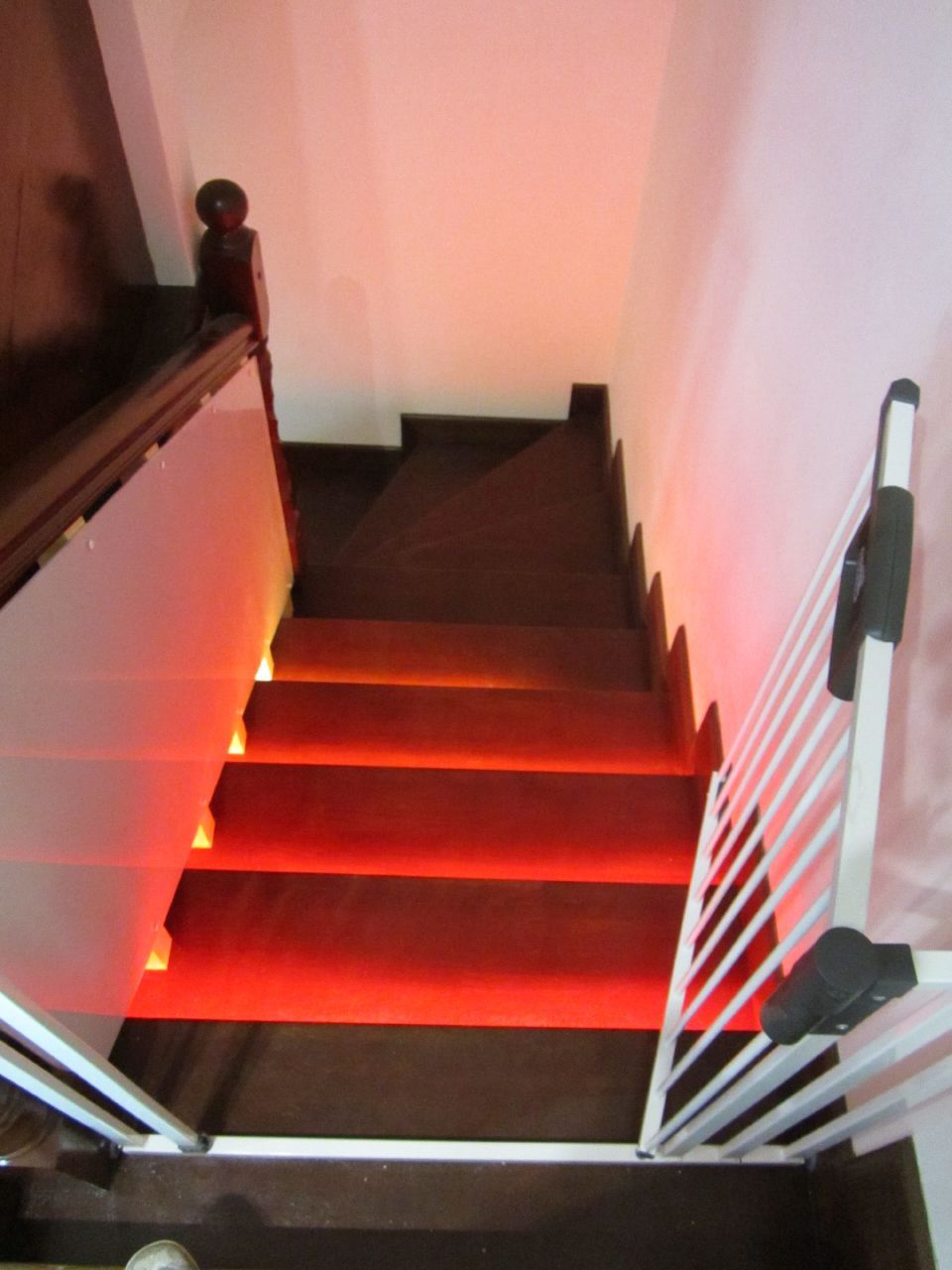

Включение подсветки запускается при подходе к лестнице от инфракрасных датчиков движения внизу и вверху неё. Изюминкой данной лестницы стал световой эффект постепенного освещения ступеней. Ступени загораются снизу вверх при подъеме по лестнице и сверху вниз при спуске с неё. При этом ступени загораются не просто одна за другой, а постепенно, слева направо (относительно направления движения). Светодиодная подсветка работает в двух режимах - белом и многоцветном (цвета радуги).

Подобной задумка была задачей непростой и для её реализации пришлось столкнуться с несколькими трудностями:

• Подходящие датчики движения и при этом автоматическое отключение одного датчика при срабатывании другого, дабы при проходе мимо второго датчика не произошел запуск подсветки в обратном направлении.

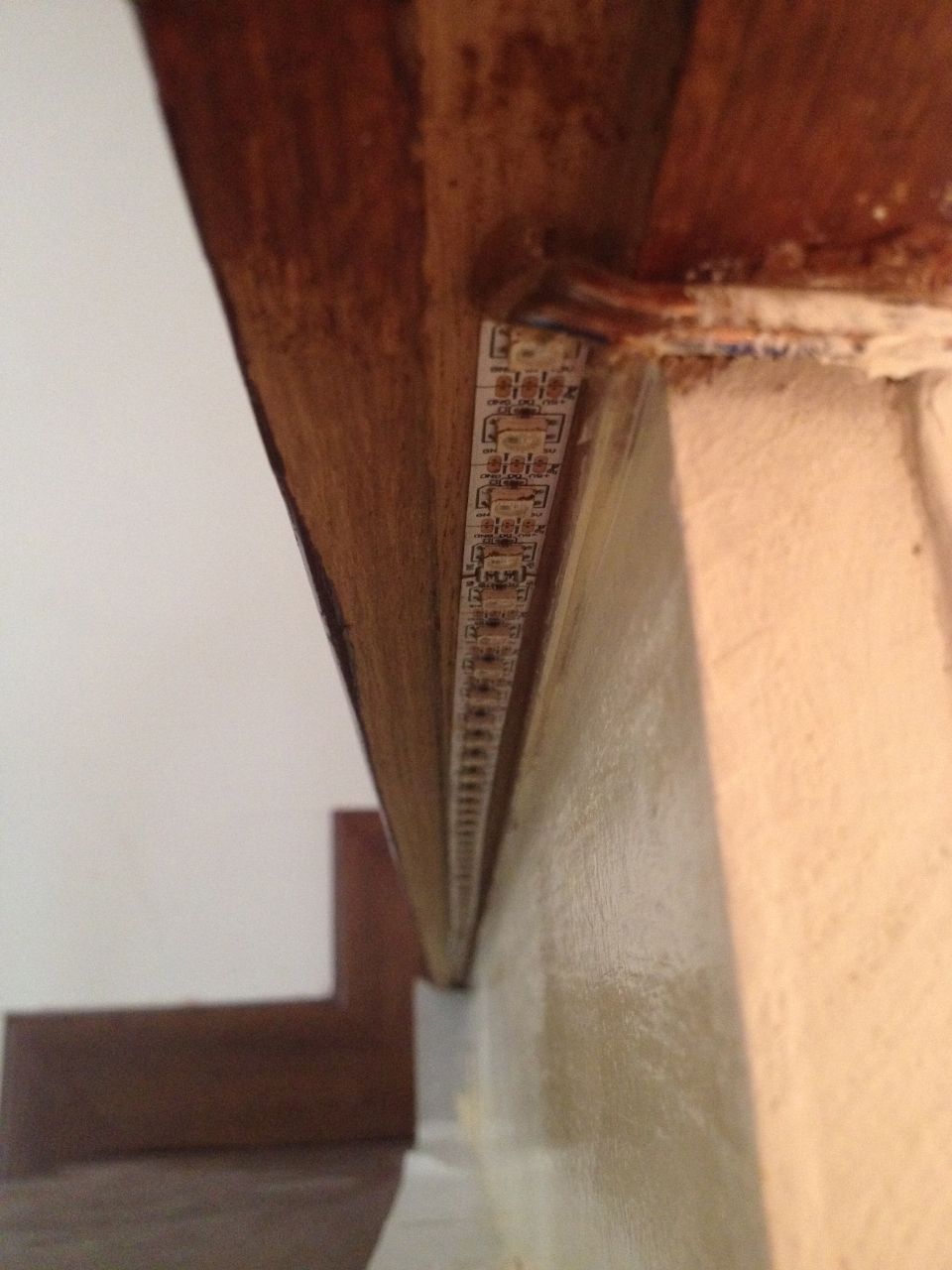

• Потери напряжения в проводах и светодиодных лентах, т.к. в подсветке используются светодиодные ленты SPI с напряжением питания 5В.
• Помехи и наводки на сигнал управления. Они могут вызвать мерцание светодиодной ленты.
• Создание программы динамической подсветки лестницы.

Но со всеми перечисленными трудностями удалось справиться:

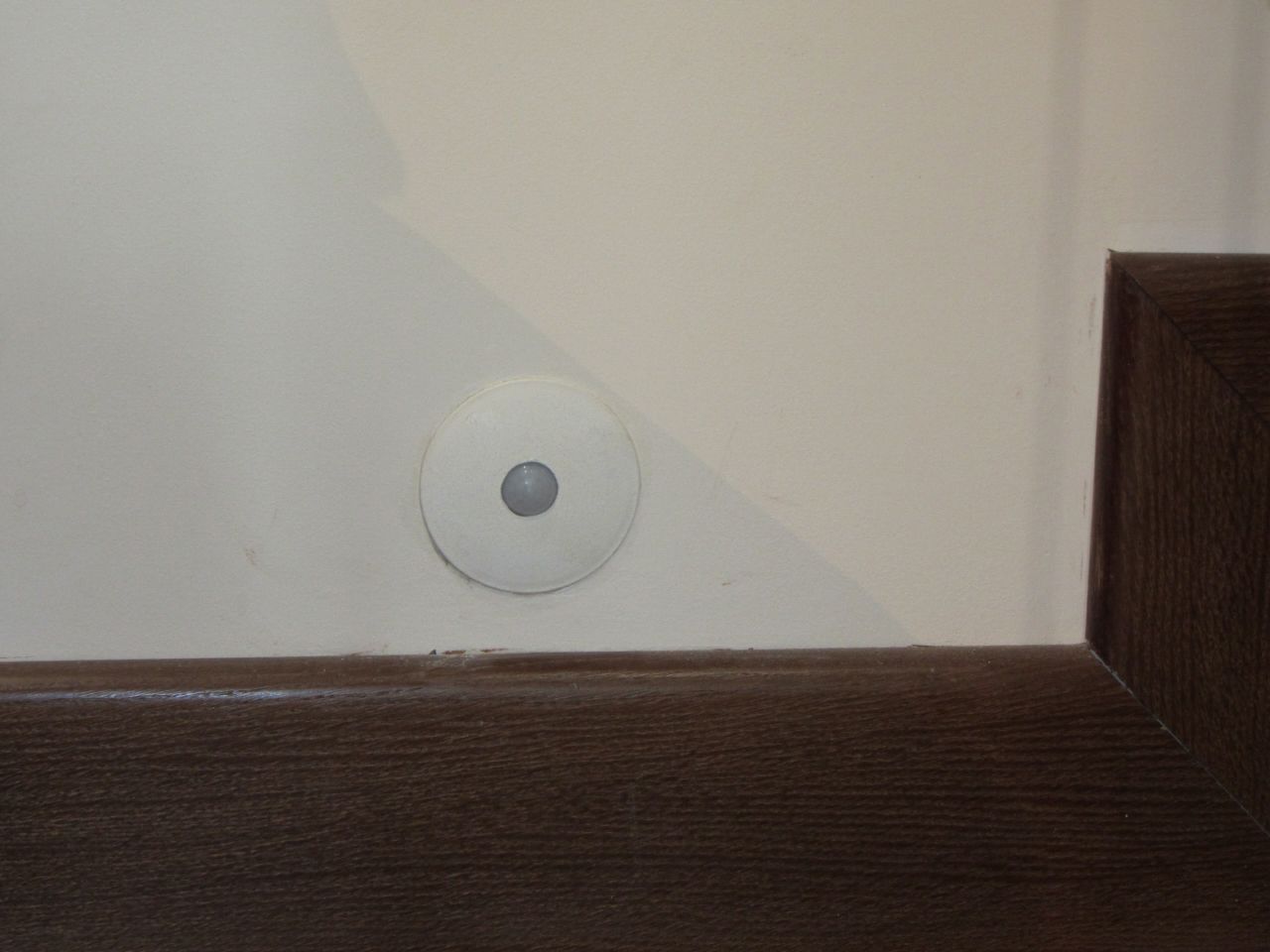

• Были выбраны подходящие датчики движения и точно настроено время задержки до отключения.
• Для автоматического отключения одного датчика при срабатывания другого было установлено реле.

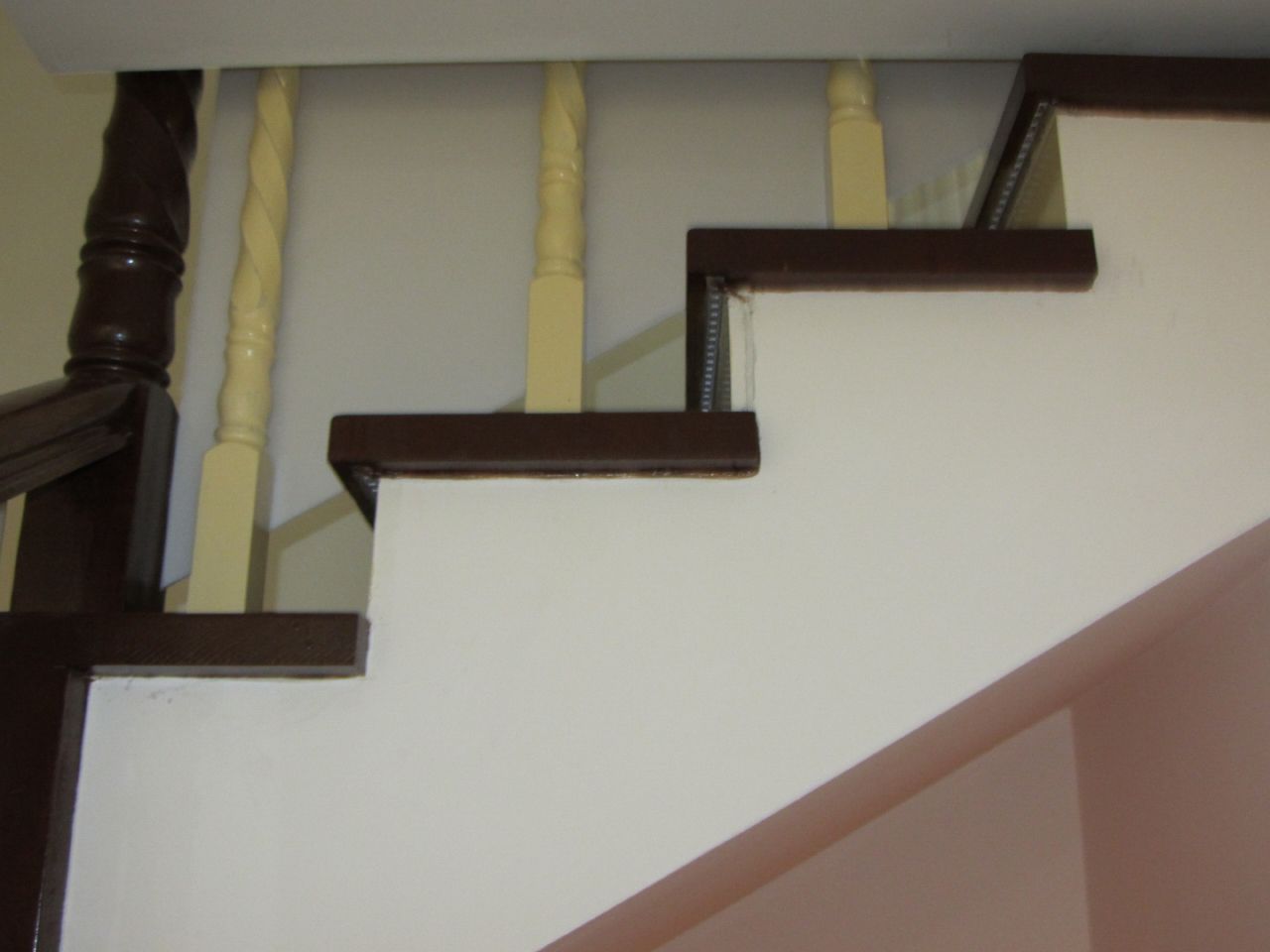

• Во избежание потери напряжения в проводах и светодиодных лентах были использованы провода большого сечения.
• Для исплючения помех и наводок на сигнал управления был применен высококачественный экранированный кабель.
• Программа написана специалистом конкретно для данной системы.
